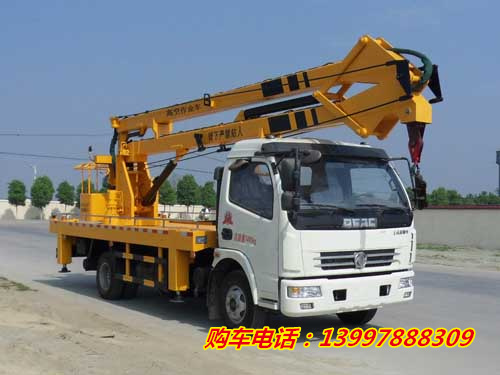

高空作業車臂架

   ◆三節折臂式臂架，采用高強度鋼板制作而成，下臂變幅范圍0～70度，上臂變幅范圍0～70度，小臂變幅范圍0～90度，上臂變幅采用四連桿絞接機構，減輕運動中的沖擊力，動作平穩，結構緊湊，機動性好，作業范圍大。

   ◆最大作業半徑：7.5米，最大作業半徑時的作業高度10.4米；最大作業高度：18米，最大作業高度時的作業半徑：1.6米。

支腿
   ◆H型支腿，前后支腿均可外伸，縱向跨距4.8米，橫向跨距3.8米。

   ◆四支腿水平及垂直伸縮均可單獨運動也可以聯動，適應能力強，跨距大，穩定性好。

   ◆支腿閥設有上車操作和下車操作轉換控制手柄，實現上下車互鎖。支腿閥配有油壓表，可時刻顯示系統液壓壓力

   ◆支腿爆閃燈，用于作業時支腿示廊，發出光報警信號。

工作斗

   ◆工作斗額定載荷限載200kg，工作平臺底板采用防滑鋼板，工作斗后置，方便人員進出，降低整車重心。工作斗電控操作節省工作斗使用空間。

   ◆拉桿長度可調節，外置拉桿強制調平。
液壓系統

   ◆液壓系統配有進口油過濾器，保證液壓油品質，額定工作壓力16Mpa，壓力隨負載自動調節，，系統設過載保護閥，油壓超過定值，自動卸載。

   ◆液壓油箱配有液溫一體表，可時刻檢測液壓油油量及油溫
安全配置

   ◆臂架油缸帶雙向平衡閥鎖止功能，支腿油缸帶雙向液壓鎖，防止臂架/支腿自動沉降，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖。

   ◆工作斗配置緊急應急點火，熄火裝置（用于定點維修時熄火發動機，節約能源）。

選裝

    帶電液比例調速閥的電子控制系統：臂架動作電磁閥控制，實現各個動作的無極調整，選配無線遙控操作。吊籃工作照明燈，洗手水箱，支腿爆閃燈。
